Trolejová lokomotiva 17E

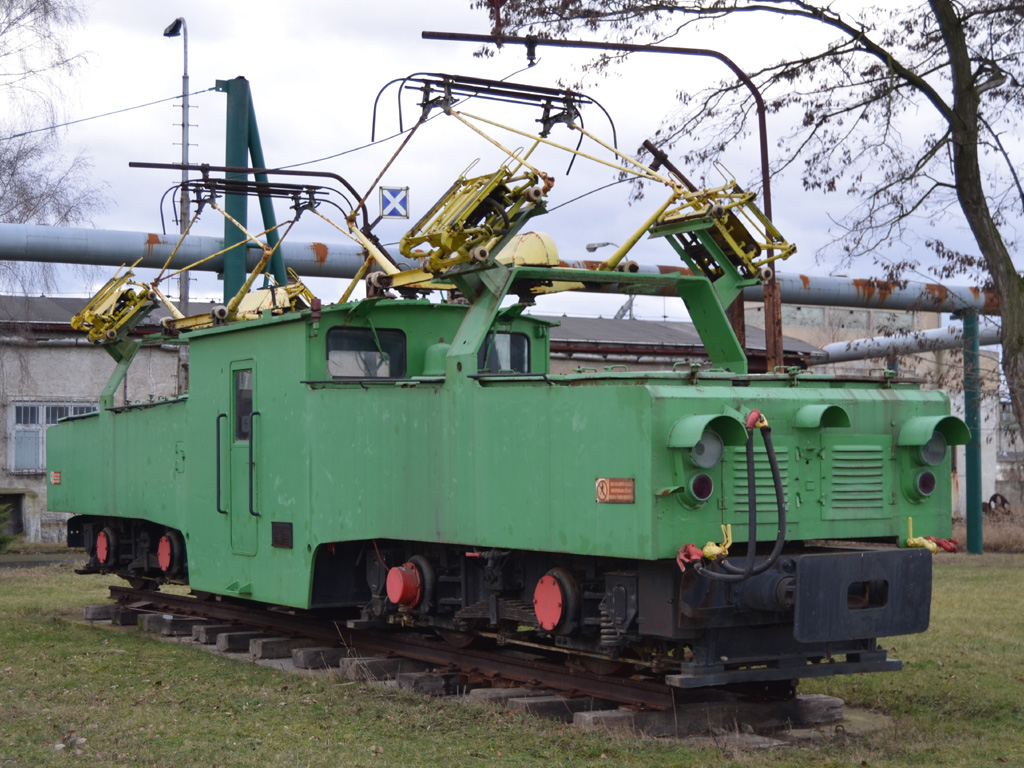

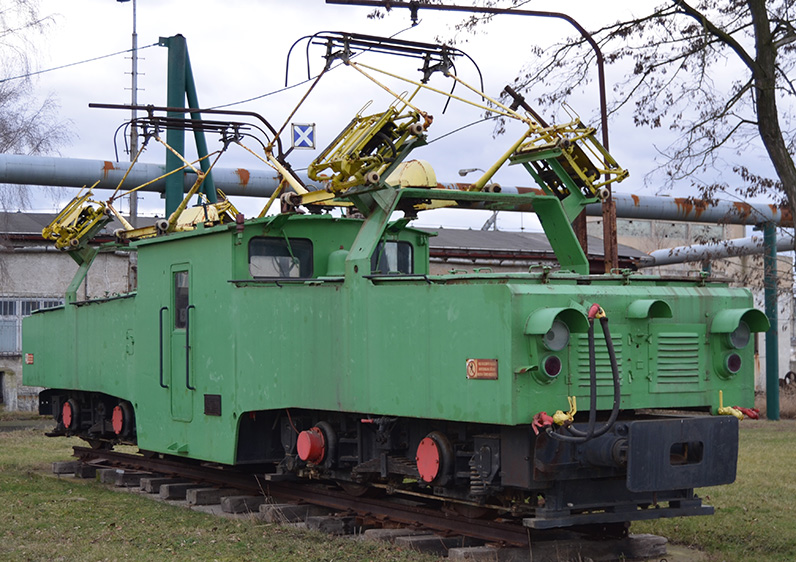

Lokomotiva 17E v Podkrušnohorském Technickém Muzeu (Petr Tuček, 2.2.2016)

POPIS LOKOMOTIVY


17E je čtyřnápravová trolejová lokomotiva určená pro povrchový provoz na úzkorozchodných tratích. První dva prototypy byly vyrobeny v roce 1957 v podniku Škoda, závody V. I. Lenina v Plzni. Sériová výroba byla zahájena v roce 1958. V roce 1963 výrobu převzaly Strojárské a Metalurgické Závody v Dubnici nad Váhom. Do ukončení výroby v roce 1967 bylo postaveno asi 262 lokomotiv.

Hlavní rám je masivní konstrukce a tvoří vlastní bočnice lokomotivy. Kabina je vyvýšená a je umístěna ve středu rámu. Lokomotiva má dva dvounápravové otočné podvozky, přičemž v každém z nich je dvojice stejnosměrných trakčních motorů. Ty pohánějí přes nápravové převodovky všechny čtyři nápravy.

Většina lokomotiv byla dodána na dráhy pro těžbu uhlí na Sokolovsku či Mostecku, kde byly v provozu na rozchodu 900 mm. Osm strojů pro rozchod 900 mm odebraly Mangano-kyzové závody Chvaletice. Pro úplnost je třeba uvést, že v letech 1965/6 bylo vyrobeno dvanáct lokomotiv označených K2K vycházejících z typu 17E. Tyto stroje s rozchodem 912 mm byly dodány do Gruzie na trať Boržomi - Bakuriani.


TECHNICKÉ ÚDAJE


Výrobce • Škoda, závody V. I. Lenina Plzeň
• Strojárské a Metalurgické Závody Dubnica nad Váhom
Doba výroby 1957 - 1967
Počet náprav 4
Počet elektromotorů 4
Trvalý výkon 440 kW
Napájecí soustava 1500 V ss
Rychlost 0 - 45 km/h
Hmotnost ve službě 64 t
Rozchod 900 / 912 mm
Délka přes spřáhla • 13 250 mm (prototypy 17E1, 1957)
• 13 470 mm (série 17E2 až 17E4, 1958 - 1962)
• 13 910 mm (série 17E5 až 17E8, 1963 - 1967)
Šířka 2550 mm (bez bočních sběračů)
Výška střechy nad TK • 2700 mm (prototypy 17E1, 1957)
• 2710 mm (série 17E2 až 17E4, 1958 - 1962)
• 2790 mm (série 17E5 až 17E8, 1963 - 1967)
Pracovní výška sběrače 3650 - 5200 mm
Rozvor podvozku • 1770 (prototypy 17E1, 1957)
• 1800 (série 17E2 až 17E4, 1958 - 1962)
• 2050 (série 17E5 až 17E8, 1963 - 1967)
Vzdálenost otočných čepů podvozků • 6730 (prototypy 17E1, 1957)
• 6950 (série 17E2 až 17E4, 1958 - 1962)
• 7300 (série 17E5 až 17E8, 1963 - 1967)
Minimální poloměr oblouku 60 m
