Lokomotiva BN27

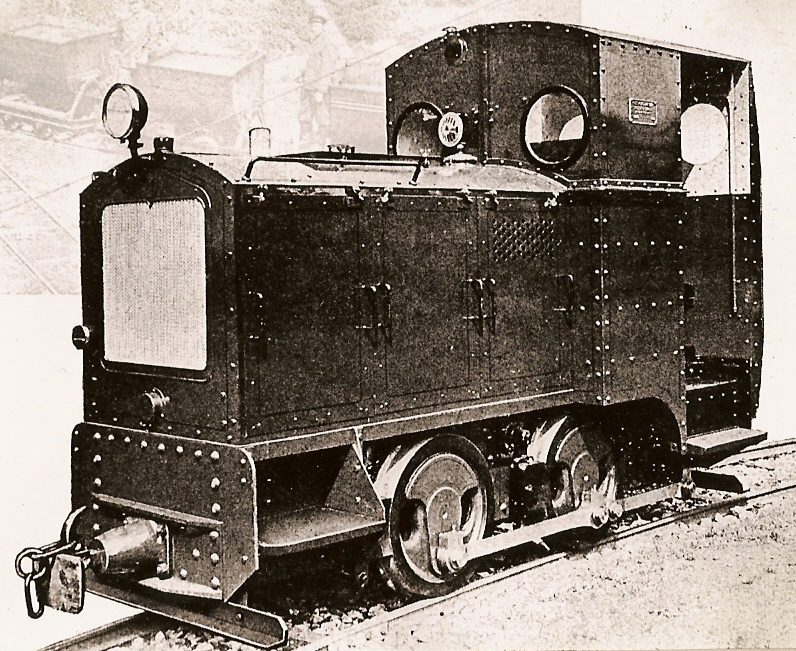

Lokomotiva typu BN27 (archiv ČKD)
BN27 je dvounápravová motorová lokomotiva s mechanickým přenosem výkonu určená pro povrchový provoz. Jediný stroj byl vyroben v roce 1936 v podniku ČKD. Lokomotiva byla dodána do čistírny odpadních vod v Praze Bubenči na rozchod 700 mm.
Lokomotiva BN27 je osazena motorem ČKD - Heselmann 3 H 120 o výkonu 27 koňských sil. Ten je spojen s mechanickou čtyřrychlostní převodovkou, která pomocí spojnic pohání obě nápravy.
| Výrobce | ČKD |
|---|---|
| Doba výroby | 1937 |
| Počet náprav | 2 |
| Motor | ČKD - Heselmann 3 H 120; 3 válce; Vznětový; Kapalinou chlazený |
| Výkon | 27 hp / 19,8 kW |
| Přenos výkonu | Mechanický |
| Počet převodových stupňů | 4 |
| Rychlost | 0 - 15 km/h |
| Hmotnost ve službě | 5 t |
| Rozchod | 700 mm |
| Délka přes spřáhla | 3570 mm |
| Šířka | 1400 mm |
| Výška nad TK | 2250 mm |
| Rozvor | 900 mm |
| Minimální poloměr oblouku | 7,5 m |
