Lokomotiva BN30R



BN30R je dvounápravová motorová lokomotiva s mechanickým přenosem výkonu určená pro povrchový provoz. Prototyp byl vyroben v roce 1958 v podniku ČKD v Radotíně. V roce 1959 byla vyrobena ověřovací série a následující rok byla zahájena sériová výroba. Od roku 1963 výroba probíhala v Zábřehu na Moravě. Ještě téhož roku výrobu převzaly Turčianské Strojárne Martin a lokomotivy byly vyráběny v Lučenci do roku 1969, kdy byla výroba ukončena. Celkem bylo vyrobeno asi 311 lokomotiv.

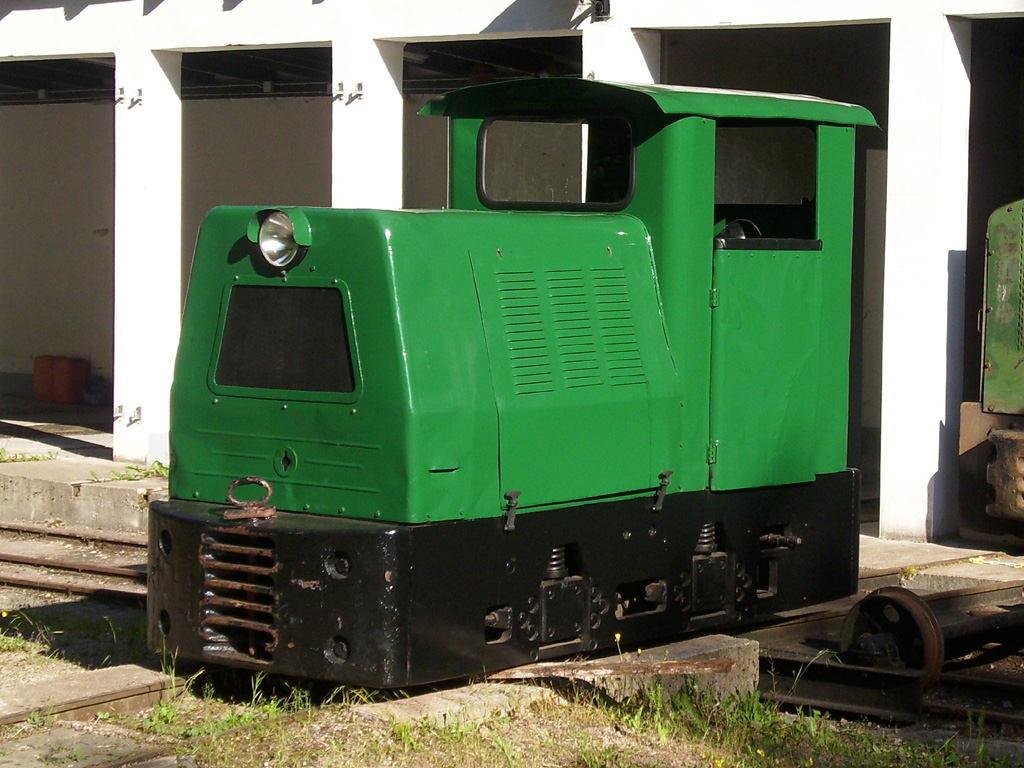

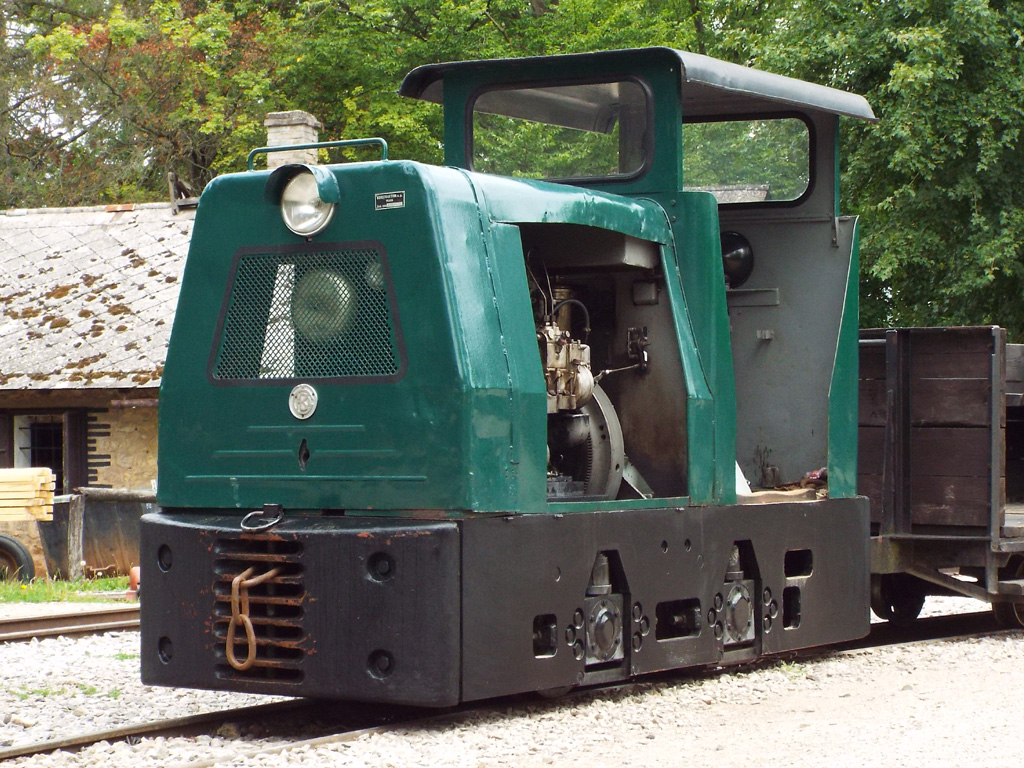

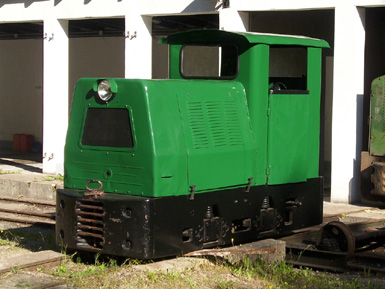

Lokomotiva BN30R je osazena motorem Škoda 2 S 110 o výkonu 30 koňských sil. Ten je spojen s mechanickou třírychlostní převodovkou. Převodovka pohání pomocí dvou válečkových řetězů zadní nápravu a ta je jedním řetězem spojena s přední nápravou. Lokomotiva byla vyraběna v provedení s budkou strojníka nebo bez ní.

Prototyp lokomotivy BN30R z roku 1958 se oproti následujícím sériovým strojům vzhledově dost lišil. Kapotáž odpovídala typu BNK30 a byla použita spřáhla důlního typu.

V roce 1960 byly vyrobeny tři odlišné lokomotivy vycházející z typu BN30R. Jednalo se o lokomotivu označenou BN30T, u které byl standardní motor Škoda nahrazen vzduchem chlazeným motorem Slávia 2 ST 120. Dále se jednalo o dvě lokomotivy BN30R označené také BN30E, určené na normální rozchod.

V sedmdesátých letech bylo v podniku Turčianské Strojárne Martin v Hliníku nad Hronom dodatečně vyrobeno několik málo kusů lokomotiv BN30R na normální rozchod.


Výrobce - ČKD Praha, závod Radotín
- ČKD (NHKG), závod Zábřeh na Moravě
- Turčianské Strojárne Martin, závod Lučenec
Doba výroby 1958 (prototyp) / 1959 - 1969
Počet náprav 2
Motor Škoda 2 S 110; 2 válce; Vznětový; Kapalinou chlazený
Výkon 30 hp / 22,3 kW
Přenos výkonu Mechanický
Počet převodových stupňů 3
Rychlost 0 - 6 - 12 - 18,5 km/h
Hmotnost 5,4 t
Rozchod 500 - 760 mm
Délka přes spřáhla 2970 mm
Šířka 1100 mm
Výška nad TK - 2030 mm (s budkou strojníka)
- 1570 mm (bez budky strojníka)
Rozvor 845 mm
Minimální poloměr oblouku 7 m
