Lokomotiva BVD20

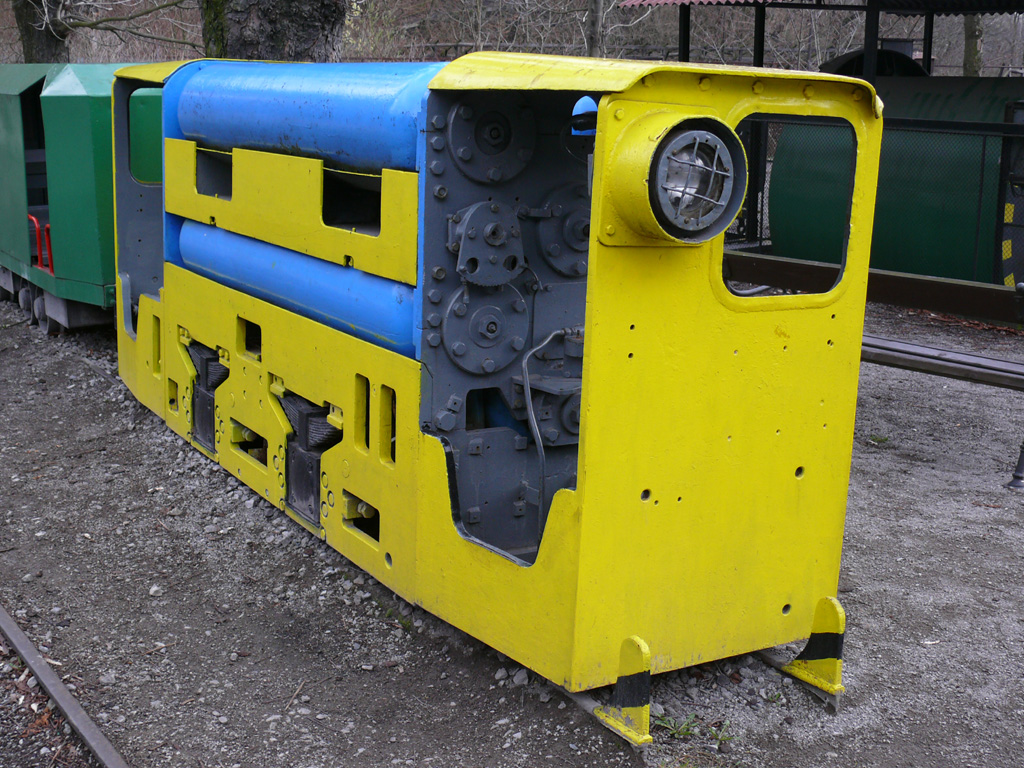

Lokomotiva BVD20 v hornickém muzeu Anselm v Ostravě (Ivo Kočí, 4.3.2008)
BVD20 je dvounápravová vzduchová lokomotiva určená pro důlní provoz. Zřejmě jediný prototyp byl vyroben v roce 1964 v podniku Turčianské Strojárne Martin.
Lokomotiva BVD20 je osazena šesti tlakovými nádobami o celkovém objemu 900 l. Vzduch z nich pohání vzduchový motor 4 SV 63x100 o výkonu 20 koňských sil s integrovanou převodovkou. Převodovka pohání pomocí válečkových řetězů obě nápravy.
| Výrobce | Turčianské Strojárne Martin |
|---|---|
| Doba výroby | 1964 |
| Počet náprav | 2 |
| Počet tlakových nádob | 6 (celkový objem 900 l) |
| Motor | 4 SV 63x100; 4 válce; Vzduchový |
| Výkon | 20 hp / 15 kW |
| Rychlost | 0 - 12 km/h |
| Hmotnost | 6,5 t |
| Rozchod | 450 - 600 / 610 - 650 mm |
| Délka přes spřáhla | 4300 mm |
| Šířka |
- 900 mm (rozchod 450 - 600 mm) - 950 mm (rozchod 610 - 650 mm) |
| Výška nad TK | 1500 mm |
| Rozvor | 940 mm |
| Minimální poloměr oblouku | 9 m |
