Lokomotiva BVD40

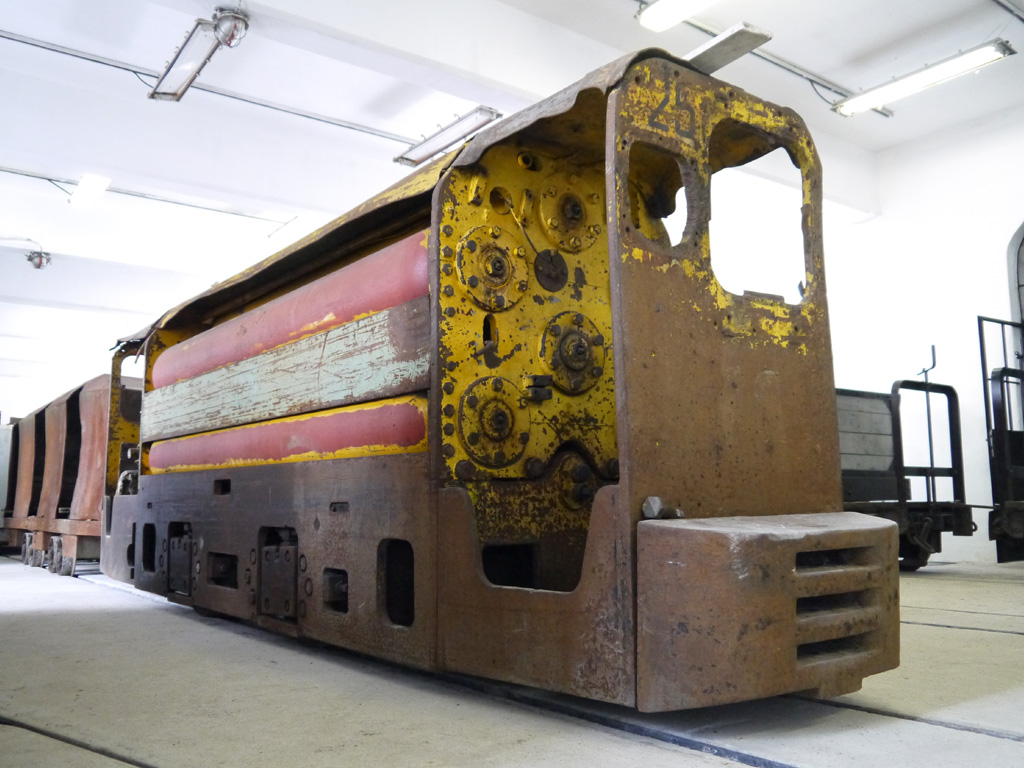

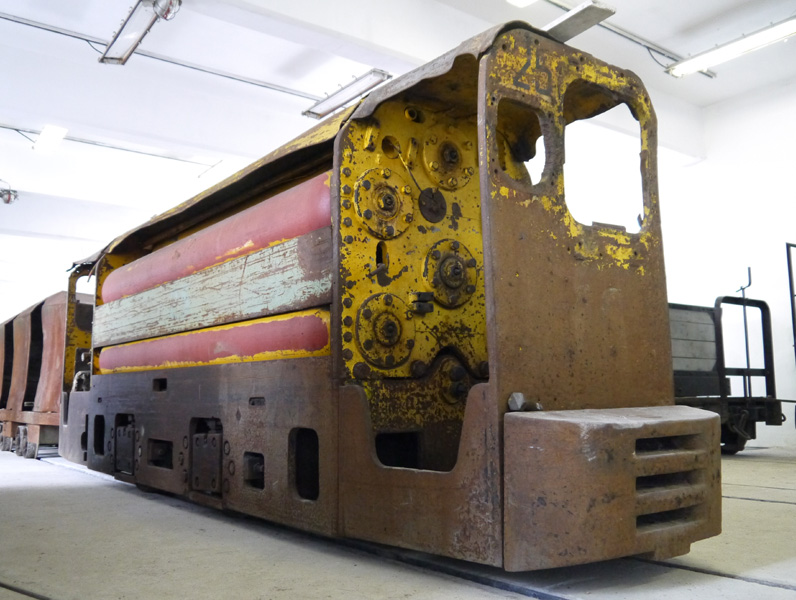

Lokomotiva BVD40 v Žamberku (Ivo Kočí, 23.10.2022)

BVD40 je dvounápravová vzduchová lokomotiva určená pro důlní provoz. Prototyp byl vyroben v roce 1961 v podniku ČKD v Radotíně. Následně byla výroba předána do Zábřehu na Moravě, kde byla vyrobena pětikusová ověřovací série. V roce 1963 výrobu převzaly Turčianské Strojárne Martin a lokomotivy byly vyráběny v Lučenci. V roce 1969 byla výroba předána do Hliníku nad Hronom a trvala do roku 1974, kdy byla ukončena.

Lokomotiva BVD40 je osazena šesti tlakovými nádobami o celkovém objemu 1300 litrů. Vzduch z nich pohání vzduchový motor 4 SV 80x120 o výkonu 40 koňských sil. Ten je spojen s převodovkou, která pohání pomocí řetězů obě nápravy.


Výrobce - ČKD Praha, závod Radotín
- ČKD (NHKG), závod Zábřeh na Moravě
- Turčianské Strojárne Martin, závod Lučenec
- Turčianské Strojárne Martin, závod Hliník nad Hronom
Doba výroby 1961 - 1974
Počet náprav 2
Počet tlakových nádob 6 (celkový objem 1300 l)
Motor 4 SV 80x120; 4 válce; Vzduchový
Výkon 40 hp / 29,8 kW
Rychlost 0 - 14 km/h
Hmotnost ve službě 10 t
Rozchod - 450 - 600 mm
- 610 - 650 mm
- 660 - 750 mm
Délka přes spřáhla 5220 mm
Šířka - 950 mm (rozchod 450 - 600 mm)
- 1000 mm (rozchod 610 - 650 mm)
- 1100 mm (rozchod 660 - 750 mm)
Výška nad TK 1610 mm
Rozvor 1140 mm
Minimální poloměr oblouku 10 m
