Lokomotiva TLD3,5

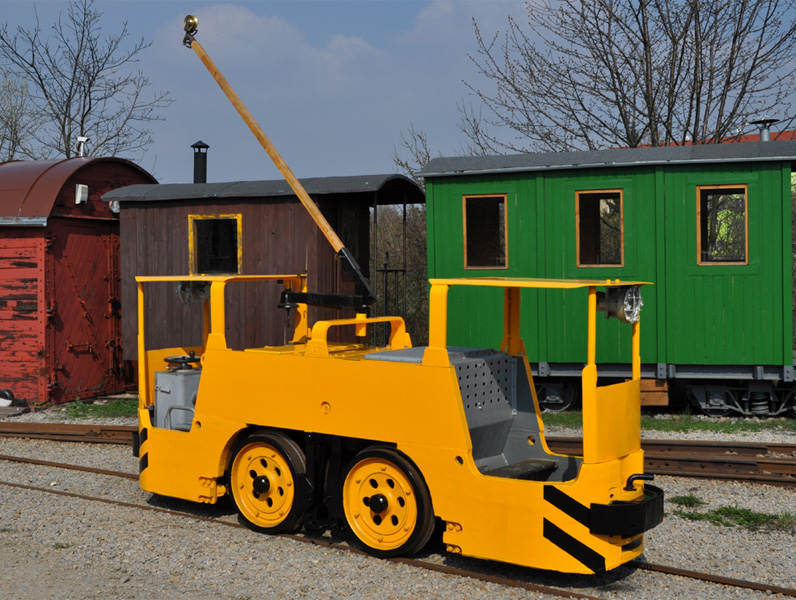

Lokomotiva TLD3,5 ve Zbýšově (www.mpz.cz, 29.3.2014)
TLD3,5 je dvounápravová trolejová lokomotiva určená pro důlní provoz. Prototyp byl vyroben v roce 1958/9 v podniku ČKD Stalingrad v Praze. Od roku 1962 výroba probíhala v Zábřehu na Moravě. Nakonec výrobu převzaly Turčianské Strojárne Martin a lokomotivy byly vyráběny v Lučenci do roku 1965, kdy byla výroba ukončena. Celkem bylo vyrobeno 126 lokomotiv.
Lokomotiva TLD3,5 je osazena jedním trakčním elektromotorem o výkonu 11 kW.
| Výrobce |
- ČKD Stalingrad, Praha - ČKD (NHKG), závod Zábřeh na Moravě - Turčianské Strojárne Martin, závod Lučenec |
|---|---|
| Doba výroby | 1958 - 1965 |
| Počet náprav | 2 |
| Počet elektromotorů | 1 |
| Výkon | 11 kW |
| Napájecí soustava | 250 V ss |
| Rychlost | 0 - 5,5 km/h |
| Hmotnost | 3,5 t |
| Rozchod | 450 - 600 mm |
| Délka přes spřáhla | 3300 / 3510 mm |
| Šířka | 755 mm |
| Výška nad TK |
- 1500 mm (bez sběrače) - 1800 - 2200 mm (včetně sběrače) |
| Rozvor | 820 mm |
| Minimální poloměr oblouku | 6 m |
