Lokomotiva WLs40 / WLs50

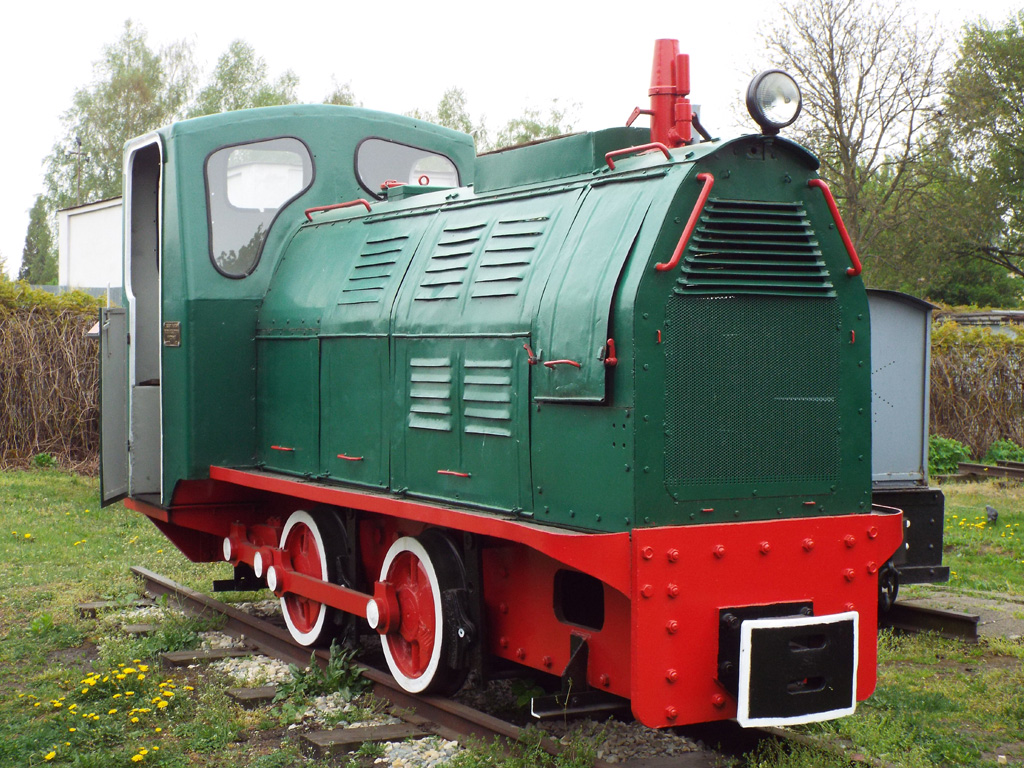

Lokomotiva WLs40/50 v Muzeum Kolei Wąskotorowej Sochaczew (Tomasz Jankowski, 27.4.2019)
WLs40 / WLs50 je dvounápravová motorová lokomotiva s mechanickým přenosem výkonu určená pro povrchový provoz. Výroba typu WLs40 byla zahájena v roce 1951 v podniku Fablok Chrzanów. Následně výrobu převzal podnik Zakłady Budowy Urządzeń Przemysłowych. Od roku 1952 výroba probíhala v podniku ZNTK Poznań. Také byla zahájena výroba výkonnější verze lokomotivy označené WLs50. Ta se v podstatě lišila jen použitím jiného motoru. V roce 1975 byla výroba ukončena. Celkem bylo vyrobeno 883 lokomotiv WLs40 a 1090 lokomotiv WLs50.
Lokomotiva WLs40 je osazena motorem S64L o výkonu 40 koňských sil. Lokomotiva WLs50 je osazena motorem S324HL o výkonu 50 koňských sil. Motor je spojen s mechanickou čtyřrychlostní převodovkou, která pomocí spojnic pohání obě nápravy.
Vrámci výroby typu WLs40 / WLs50 byly vyrobeny další odlišné verze. Typ 2WLs40 / 2WLs50, byl určen pro rozchody 750 - 900 mm. Typ 3WLs50 byl určený pro rozchod 550 mm a typ 4WLs50 pro rozchod 1040 mm.
| Výrobce |
- Fablok Chrzanów (WLs40) - Zakłady Budowy Urządzeń Przemysłowych (WLs40) - ZNTK Poznań (WLs40; WLs50) |
|---|---|
| Doba výroby | 1951 - 1975 |
| Počet náprav | 2 |
| Motor |
- S64L; 4 válce; Vznětový; Kapalinou chlazený (WLs40) - S324HL; 4 válce; Vznětový; Kapalinou chlazený (WLs50) |
| Výkon |
- 40 hp / 29,8 kW (WLs40) - 50 hp / 37 kW (WLs50) |
| Přenos výkonu | Mechanický |
| Počet převodových stupňů | 4 |
| Rychlost | 0 - 4 - 7 - 11 - 16 km/h |
| Hmotnost ve službě | 7 t |
| Rozchod | 600 mm |
| Délka přes spřáhla | 4380 mm |
| Šířka | 1440 mm |
| Výška nad TK | 2200 mm |
| Rozvor | 1000 mm |
| Minimální poloměr oblouku | 10 m |
